Hay cuatro formas de acceder a la calculadora de lista de cortes en Global Shop:

• La calculadora busca una secuencia de materiales en la pantalla de mantenimiento de Estimating Router.
• El botón Lista de cortes cuando se trabaja con una pieza de componente en la pantalla de mantenimiento Lista de materiales.
• El botón CutList en una secuencia de material al crear y programar una orden de trabajo.
• La pantalla independiente de mantenimiento de lista de cortes dentro de este elemento de menú.

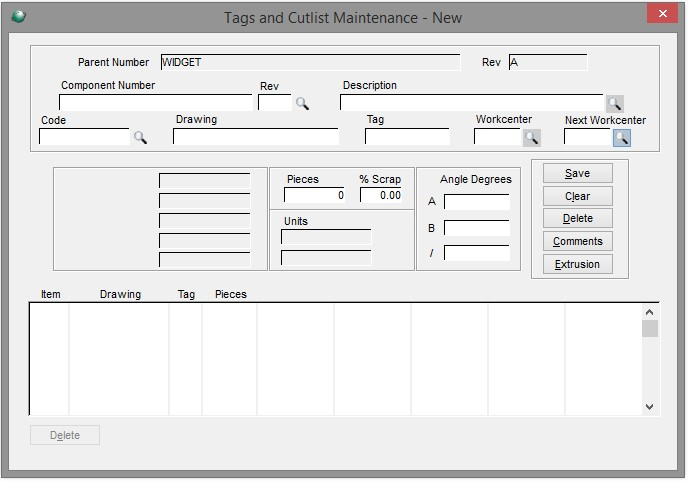

Mantenimiento de la nueva lista de cortes

Estimación, enrutamiento y gestión de cotizaciones > Archivo > Lista de cortes > Nueva

Para ver la tabla del asignador de conversión de datos "Cutlist Master", haga clic aquí .

Seleccione la pieza principal por: número de enrutador , número principal de lista de materiales , número de pieza de inventario o ingrese manualmente un nuevo número de pieza principal. Si se ingresa un nuevo número de pieza principal al comienzo del ciclo de ingeniería, no debe existir en ninguno de los archivos maestros del enrutador, la lista de materiales o el inventario. Si el usuario selecciona Examinar enrutadores, Lista de materiales o Inventario, se abre la búsqueda correspondiente cuando se selecciona Aceptar .

Seleccione la búsqueda de número de componente/revisión y seleccione la materia prima adecuada de la búsqueda de inventario. El sistema recupera la forma y el código de propiedad correspondientes, los títulos de las dimensiones y la dimensión principal del maestro de inventario. Si el código de forma y propiedad no está configurado en el maestro de inventario, seleccione la búsqueda del campo Código y seleccione el maestro de forma y propiedad apropiado.

Ingrese el número de dibujo y el número de etiqueta (globo) del primer corte. Utilice la búsqueda Centro de trabajo para seleccionar el centro de trabajo apropiado para crear los cortes. Elija el próximo centro de trabajo adecuado en la búsqueda.

Ingrese las dimensiones apropiadas en los campos correspondientes, el número de Piezas requeridas en estas dimensiones por producto terminado, cualquier % de Desecho estándar (rendimiento/contracción) para esta materia prima y los Grados de cualquier Ángulo en el dibujo.

Seleccione el botón Comentarios para ingresar notas que ayuden al operador de la planta a leer las impresiones y mecanizar las piezas correctamente.

Introduzca las notas y seleccione Guardar para guardar y volver a la pantalla Mantenimiento de etiquetas y lista de cortes. Seleccione Borrar para borrar todo el texto de la pantalla.

Seleccione el botón Extrusión para obtener el mismo cálculo que la calculadora de barras para extrusiones.

Pase el tabulador por los campos de Grados de ángulo para calcular la cantidad estimada de materia prima requerida para cada corte y muestre las Unidades en cada unidad de medida. Para no guardar este corte, seleccione Borrar . De lo contrario, seleccione Guardar y la línea aparecerá en el cuadro inferior. Introduzca cortes adicionales según sea necesario.

Para eliminar un corte, haga doble clic en la línea del cuadro inferior y seleccione el botón Eliminar .

Salga de la pantalla para volver a la pantalla de selección de parte principal.

Abrir lista de cortes

Estimación, enrutamiento y administración de cotizaciones > Archivo > Lista de cortes > Abrir

Seleccione el número de pieza principal de la lista de cortes para mantener.

Para editar o eliminar un corte, haga doble clic en la línea del cuadro inferior. Si existen comentarios para esta línea, la casilla Comentarios está marcada. Para editar o ver estas notas, seleccione el botón Comentarios .

Los siguientes campos se pueden editar según sea necesario: Dibujo , Etiqueta , Centro de trabajo , Dimensiones , Piezas , % de desecho y Grados de ángulo . Vaya al campo Grados de ángulo para que el sistema vuelva a calcular las Unidades en función de cualquier cambio. Seleccione Guardar para guardar los cambios en esta línea.

Seleccione la X roja cuando termine de mantener la lista de cortes.

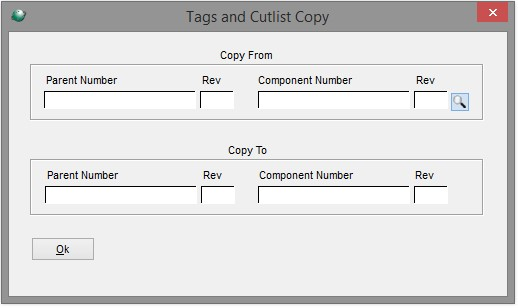

Copiar lista de cortes

Estimación, enrutamiento y gestión de cotizaciones > Archivo > Lista de cortes > Copiar

Seleccione el botón de búsqueda junto al campo Número de componente/Rev para buscar listas de corte por Número de pieza principal. Seleccione la lista de cortes para copiar y haga clic en Aceptar .

Ingrese el número principal y de componente para copiar y seleccione Aceptar . El sistema abre la nueva pantalla Mantenimiento de etiquetas y listas de cortes. Edite los cortes/líneas y necesarios, o agregue cortes adicionales.

Salga de la pantalla cuando termine de mantener la nueva lista de cortes.

Eliminar lista de cortes

Estimación, enrutamiento y gestión de presupuestos > Archivo > Lista de cortes > Eliminar

Seleccione la lista de cortes para eliminar de la búsqueda y seleccione Aceptar . El sistema muestra la pantalla Mantenimiento de etiquetas y listas de cortes. Si esta es la lista de cortes correcta para eliminar, seleccione Ok . El sistema solicita confirmación de esta acción; seleccione Sí para continuar o No para cancelar.
