La lista de cortes GS es una calculadora avanzada para fabricantes que permite a los ingenieros crear una lista detallada de las piezas individuales, con sus respectivas dimensiones, de la materia prima necesaria para fabricar un ensamblaje. Con esta información, la Lista de cortes GS calculará la cantidad total estimada de material requerido en la lista de materiales y/o enrutador respectivo. Se puede ingresar un número de dibujo, un número de etiqueta/globo y comentarios para que el operador del taller mecanice el material respectivo para múltiples trabajos simultáneamente.

Antes de utilizar la lista de cortes, se deben configurar las siguientes opciones de la empresa:

Soporte del sistema > Administración > Opciones de la empresa (estándar) > Fabricación > Último número de programación

Nuevas formas y códigos de propiedades

La clave para utilizar con éxito la calculadora de lista de cortes es establecer los códigos apropiados de formas y propiedades. Un maestro de formas y propiedades define las dimensiones de una materia prima y permite la estimación en múltiples unidades de medida.

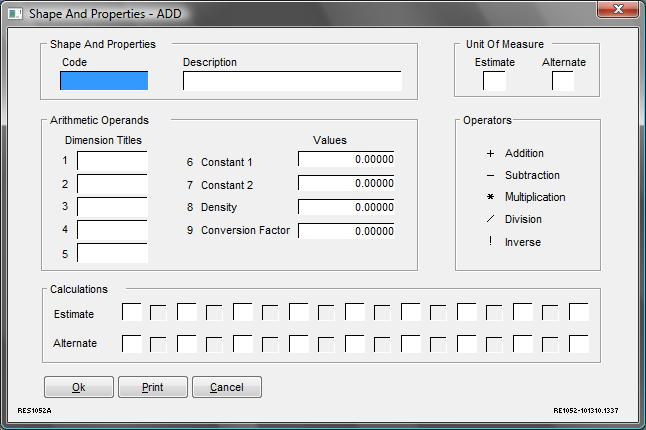

Estimación, enrutamiento y administración de presupuestos > Archivo > Formas y propiedades > Nuevo

Crearemos el Código de propiedades y formas para una placa de aluminio, Metalurgia 6061, con las siguientes suposiciones:

1. Estimación en pies cuadrados (SF) y libras (LBS)
2. Especificaciones:
   1. Espesor (es decir, 1.000, 1.500 o 2.000 pulgadas de espesor)
   2. Tamaño de la hoja (es decir, 4' x 8' o 4' x 10')

código Ingrese una forma de 10 caracteres y un código de propiedad para identificar el material. Basado en la unidad de medida estándar, pies cuadrados, un Código de formas y propiedades apropiado para nuestro ejemplo sería 6061SF.

Descripción Introduzca una descripción genérica de la placa de aluminio, ALUMINIO 6061.

Estimar. Se requiere la Unidad de medida estimada (SF).

Alterno Se puede ingresar una unidad de medida alternativa, pero no es obligatoria (LB).

Títulos de dimensión . Se pueden ingresar hasta cinco títulos dimensionales para definir la forma y las propiedades en la lista de cortes.

1 - Espesor (GROSOR)

2 - Ancho (ANCHO)

3 - Longitud (LONGITUD)

valores También hay cuatro valores disponibles:

6 - Constante 1 (144.0000)

7 - Constante 2

8 - Densidad (0,098 libras por pulgada cúbica)

9 - Factor de conversión

El número del uno (1) al nueve (9) a la izquierda de cada campo se usa para definir los cálculos para las unidades de medida estimadas y alternativas. Para este ejemplo: SF = Ancho (2) * Largo (3) / Constante 1 (6).

Haga clic en Imprimir para generar un informe de todos los códigos de formas y propiedades. El informe detalla la descripción de la forma y la propiedad, las dimensiones, las constantes, la densidad y el factor de conversión.

Para utilizar la Lista de Cortes, el usuario debe adjuntar el Código de Forma y Propiedad al Maestro de Inventario > Opciones de la materia prima definida en la lista de cortes. Múltiples registros maestros de partes de inventario pueden usar el mismo código de forma y propiedad.

Abrir forma y propiedades

Estimación/Enrutamiento y gestión de presupuestos > Archivo > Forma y propiedades > Abrir

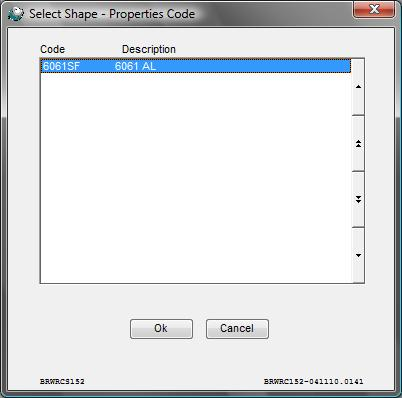

Seleccione el botón de búsqueda a la derecha de la búsqueda de código para ver todos los códigos de forma y propiedad.

Resalte el código y haga clic en Aceptar o haga doble clic en la línea.

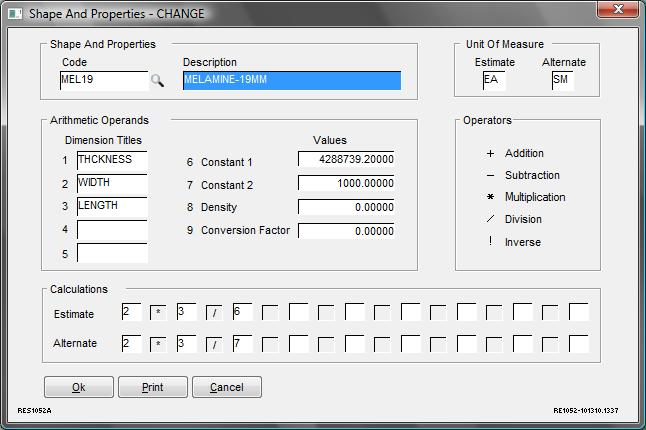

Un fabricante de madera podría crear un maestro de formas y propiedades para calcular el número total de hojas necesarias para construir un ensamblaje, como un gabinete.

Lámina estándar de 5' x 9', melamina de 19 milímetros

Código: MEL19

Descripción: MELAMINA - 19MM - 5x9

Estimación UM: EA

UM alternativo: SM

Dimensión 1: ESPESOR

Dimensión 2: ANCHO

Dimensión 3: LONGITUD

Constante 1: 4288739.20 (El número de milímetros cuadrados en una hoja de 5' x 9')

Constante 2: 1000.00 (Representa el número de milímetros en un metro)

Cálculo estimado: Ancho (2) * Largo (3) / Constante 1 (6)

Cálculo alternativo: Ancho (2) * Largo (3) / Constante 2 (7)

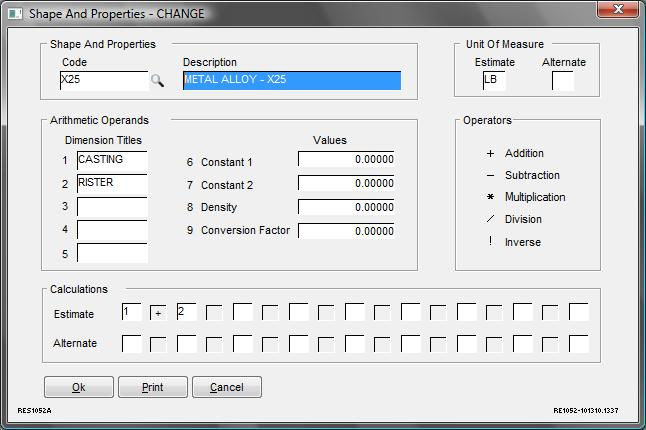

Un fabricante de fundición/fundición podría usar la calculadora de lista de cortes para especificar los pesos brutos de fundición y mazarota para determinar la cantidad de metal fundido requerida.

Metalurgia

Código: X25

Descripción: ALEACIÓN METÁLICA-X25

Estimar UM: LB

Dimensión 1: CASTING

Dimensión 2: ELEVACIÓN

Cálculo Estimado: CASTING (1) * RISER (2)

Copiar forma y propiedades

Estimación/Enrutamiento y gestión de presupuestos > Archivo > Forma y propiedades > Copiar

Seleccione el botón de búsqueda para buscar códigos de forma y propiedad y seleccione el registro para copiar. Ingrese el nuevo Código de propiedad (10 caracteres, alfanuméricos) y Descripción (30 caracteres) y haga clic en Aceptar. Se abrirá la nueva pantalla Forma y propiedades con las propiedades copiadas que se muestran para el nuevo Código. Edite el maestro de Forma y Propiedades y sea necesario. Haga clic en Aceptar para guardar el nuevo código.

Eliminar forma y propiedades

Estimación/Enrutamiento y gestión de presupuestos > Archivo > Forma y propiedades > Eliminar

Seleccione el botón de búsqueda para buscar códigos de forma y propiedad y seleccione el código para eliminar. El sistema recuperará la forma y las propiedades de ese código. Si este es el código correcto para eliminar, haga clic en Aceptar . El sistema le pedirá confirmación de la eliminación; haga clic en Sí para continuar o en No para cancelar.
