Haga clic aquí para obtener una descripción de los campos y tablas que se utilizan en el informe. Haga clic aquí para ver un ejemplo del informe. Otras versionesEsta pantalla permite al usuario ver las ECN abiertas que no se han movido al historial. Los ECN abiertos se mantienen a través de Calidad > Transacciones > Mantener control de cambios de ingeniería - Abierto.
Calidad > Ver > Control de cambios de ingeniería
Haga clic aquí para obtener una descripción de los campos y tablas que se utilizan en el informe.
Imprimir tablas: ECN_HEADER, ENG_CHG_PART, ECN_LINES, ECN_NOTES1 y ECN_NOTES2
Antes de que se imprima el informe, el usuario ingresa/selecciona las Selecciones de registro. Luego, el sistema lee la tabla de origen y escribe los datos/cálculos de la tabla de origen en la tabla de impresión antes de imprimir el informe.
La siguiente información se muestra en las siguientes tablas:
selección La Selección es ingresada manualmente o seleccionada por el usuario. Esto define lo que se imprime en el informe.
Tabla/campo fuente . La tabla de origen y el campo de origen describen la ubicación donde se recuperan los datos.
Nombre de campo . Los nombres de campo son los encabezados de las columnas que aparecen en el informe.
calculo El Cálculo se utiliza para calcular los valores que se muestran en el informe.
Imprimir tabla/campo . La tabla de impresión y el campo de impresión contienen los datos que se imprimen en el informe.
Trozos escogidos | ||
Selección |
Tabla de origen |
Campo de origen |
Número ECN |
ECN_HEADER |
ECN_NUMBER |
Informe Detalle A | |||||
Nombre del campo |
Tabla de origen |
Campo de origen |
Cálculo |
Imprimir tabla |
Imprimir campo |
Número |
ECN_HEADER |
ECN_PREFIX, ECN_NUMBER |
ECN_HEADER |
ECN_PREFIX, ECN_NUMBER |
|
Casilla de cambio de diseño |
Múltiple – ver Cálculo 1 |
Múltiple – ver Cálculo 1 |
Si (USER_TO4_1-10 = '01') Entonces Cambio de diseño = 'X', De lo contrario Cambio de diseño = ' ' |
ECN_HEADER |
Casilla de cambio de diseño |
Casilla de verificación como construido |
Múltiple – ver Cálculo 1 |
Múltiple – ver Cálculo 1 |
Si (USER_TO4_1-10 = '02') Entonces como construido = 'X', de lo contrario como construido = ' ' |
ECN_HEADER |
Casilla de verificación como construido |
Casilla de mejora del producto |
Múltiple – ver Cálculo 1 |
Múltiple – ver Cálculo 1 |
Si (USER_TO4_1-10 = '03') Entonces Mejora del producto = 'X', De lo contrario Mejora del producto = ' ' |
ECN_HEADER |
Casilla de mejora del producto |
Casilla de verificación Facilidad de fabricación |
Múltiple – ver Cálculo 1 |
Múltiple – ver Cálculo 1 |
Si (USER_TO4_1-10 = '04') Entonces Facilidad de Fabricación = 'X', De lo contrario Facilidad de Fabricación = ' ' |
ECN_HEADER |
Casilla de Facilidad de Fabricación |
Otra casilla de verificación |
Múltiple – ver Cálculo 1 |
Múltiple – ver Cálculo 1 |
Si (USER_TO4_1-10 = '05') Entonces Otro = 'X', Else Otro = ' ' |
ECN_HEADER |
Otra casilla de verificación |
Casilla de verificación Usar tal cual |
Múltiple – ver Cálculo 2 |
Múltiple – ver Cálculo 2 |
Si (USER_TO3_1-10 = '01', entonces use tal cual = 'X', de lo contrario, use tal como es = ' ' |
ECN_HEADER |
Casilla de verificación Usar tal cual |
Casilla de revisión |
Múltiple – ver Cálculo 2 |
Múltiple – ver Cálculo 2 |
If (USER_TO3_1-10 = '02' Then Rework = 'X', Else Rework = ' ' |
ECN_HEADER |
Casilla de revisión |
Casilla de chatarra |
Múltiple – ver Cálculo 2 |
Múltiple – ver Cálculo 2 |
If (USER_TO3_1-10 = '03' Entonces Chatarra = 'X', De lo contrario Chatarra = ' ' |
ECN_HEADER |
Casilla de chatarra |
Modo de campo. Caja |
Múltiple – ver Cálculo 2 |
Múltiple – ver Cálculo 2 |
Si (USER_TO3_1-10 = '04' Entonces Campo Mod. = 'X', De lo contrario Campo Mod = ' ' |
ECN_HEADER |
Modo de campo. Caja |
Casilla de verificación de recuperación |
Múltiple – ver Cálculo 2 |
Múltiple – ver Cálculo 2 |
If (USER_TO3_1-10 = '05' Entonces Recuperar = 'X', Else Recall = ' ' |
ECN_HEADER |
Casilla de verificación de recuperación |
Casilla de verificación de costos |
ECN_HEADER |
DISPOSICIÓN_COSTO |
If (DISPOSITION_COST <> 0.00) Entonces Costo = 'X' De lo contrario Costo = ' ' |
ECN_HEADER |
Casilla de verificación de costos |
Costo |
ECN_HEADER |
DISPOSICIÓN_COSTO |
ECN_HEADER |
DISPOSICIÓN_COSTO |
|
Número del Documento |
ENG_CHG_PART |
PARTE |
ENG_CHG_PART |
PARTE |
|
Titulo del documento |
ENG_CHG_PART |
NUEVO_DESC |
ENG_CHG_PART |
NUEVO_DESC |
|
Autor |
ECN_HEADER |
AUTOR |
ECN_HEADER |
AUTOR |
|
Fecha |
ECN_HEADER |
FECHA_ECN |
ECN_HEADER |
FECHA_ECN |
|
Desde |
ENG_CHG_PART |
PARTE NUEVA |
ENG_CHG_PART |
NUEVA_PARTE [18-20] |
|
A |
ENG_CHG_PART |
PARTE |
ENG_CHG_PART |
PARTE [18-20] |
|
Número de serie |
ECN_HEADER |
USUARIO_1 |
ECN_HEADER |
USUARIO_1 |
|
Fecha |
ECN_HEADER |
USUARIO_2 |
ECN_HEADER |
USUARIO_2 |
|
OC/LOTE |
ECN_HEADER |
USUARIO_3 |
ECN_HEADER |
USUARIO_3 |
|
Explicación |
ECN_HEADER |
CAMBIO_RAZON |
ECN_HEADER |
CAMBIO_RAZÓN |
|
Descripción de Cambio |
ECN_NOTAS1 |
TEXTO |
ECN_NOTAS1 |
TEXTO |
|
Casilla de verificación de ingeniero de proyecto |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '01') Entonces Ingeniero de proyecto = 'X' De lo contrario Ingeniero de proyecto = ' ' |
ECN_HEADER |
Casilla de verificación de ingeniero de proyecto |
Casilla de verificación Ingeniero de fabricación |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
If (USER_TO5_1-20 = '02') Then Mfg. Engineer = 'X' Else Mfg. Engineer = ' ' |
ECN_HEADER |
Casilla de verificación Ingeniero de fabricación |
Casilla de control de calidad |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '03') Entonces Garantía de calidad = 'X' De lo contrario Garantía de calidad = ' ' |
ECN_HEADER |
Casilla de control de calidad |
Casilla de control de producción |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '04') Entonces Control de producción = 'X' De lo contrario Control de producción = ' ' |
ECN_HEADER |
Casilla de control de producción |
Casilla de control de materiales |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '05') Entonces Control de material = 'X' De lo contrario Control de material = ' ' |
ECN_HEADER |
Casilla de control de materiales |
Casilla de control de documentos |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '06') Entonces Control de documentos = 'X' De lo contrario Control de documentos = ' ' |
ECN_HEADER |
Casilla de control de documentos |
Casilla de verificación de redacción/procesamiento de textos |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '07') Entonces Redacción/Procesamiento de textos = 'X' De lo contrario Redacción/Procesamiento de textos = ' ' |
ECN_HEADER |
Casilla de verificación de redacción/procesamiento de textos |
Casilla de Contabilidad |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '08') Entonces Contabilidad = 'X' De lo contrario Contabilidad = ' ' |
ECN_HEADER |
Casilla de Contabilidad |
Casilla de verificación del cliente |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '09') Entonces Cliente = 'X' De lo contrario Cliente = ' ' |
ECN_HEADER |
Casilla de verificación del cliente |
Casilla de verificación de la FAA |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '10') Entonces FAA = 'X' De lo contrario FAA = ' ' |
ECN_HEADER |
Casilla de verificación de la FAA |
Orden de compra y casilla de verificación de IP |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '11') Entonces Pedido de tienda e IP = 'X' De lo contrario Pedido de tienda e IP = ' ' |
ECN_HEADER |
Orden de compra y casilla de verificación de IP |
Casilla de herramientas |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '12') Entonces Herramientas = 'X' De lo contrario Herramientas = ' ' |
ECN_HEADER |
Casilla de herramientas |
Casilla de verificación Manuales (CMM) |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '13') Entonces Manuales (CMM) = 'X' De lo contrario Manuales (CMM) = ' ' |
ECN_HEADER |
Casilla de verificación Manuales (CMM) |
Casilla de verificación del boletín de servicio |
Múltiple – ver Cálculo 3 |
Múltiple – ver Cálculo 3 |
Si (USER_TO5_1-20 = '14') Entonces Boletín de servicio = 'X' De lo contrario Boletín de servicio = ' ' |
ECN_HEADER |
Casilla de verificación del boletín de servicio |
Aprobar rechazar |
ECN_LINES |
FIRMAR_USUARIO, NOMBRE, FECHA_FIRMAR |
ECN_LINES |
FIRMAR_USUARIO, NOMBRE, FECHA_FIRMAR |
|

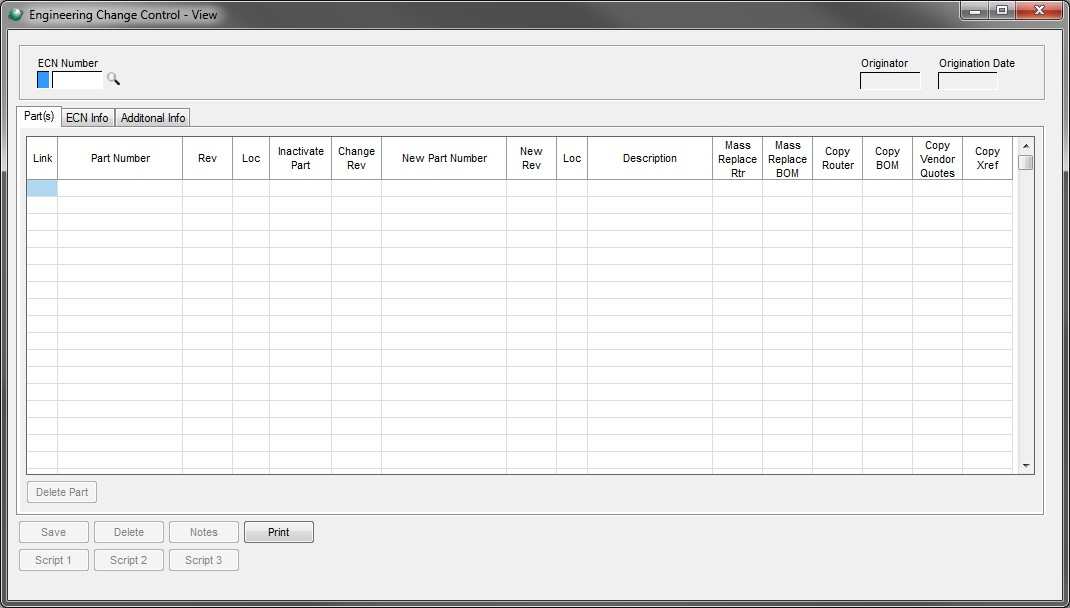

Abra el Número ECN , busque una lista de todos los registros ECN abiertos y seleccione el registro para ver. No se pueden realizar cambios en el registro ECN desde esta pantalla.
Revise el tema del menú para Calidad > Transacciones > Mantener control de cambios de ingeniería para obtener más información sobre los campos en esta pantalla.

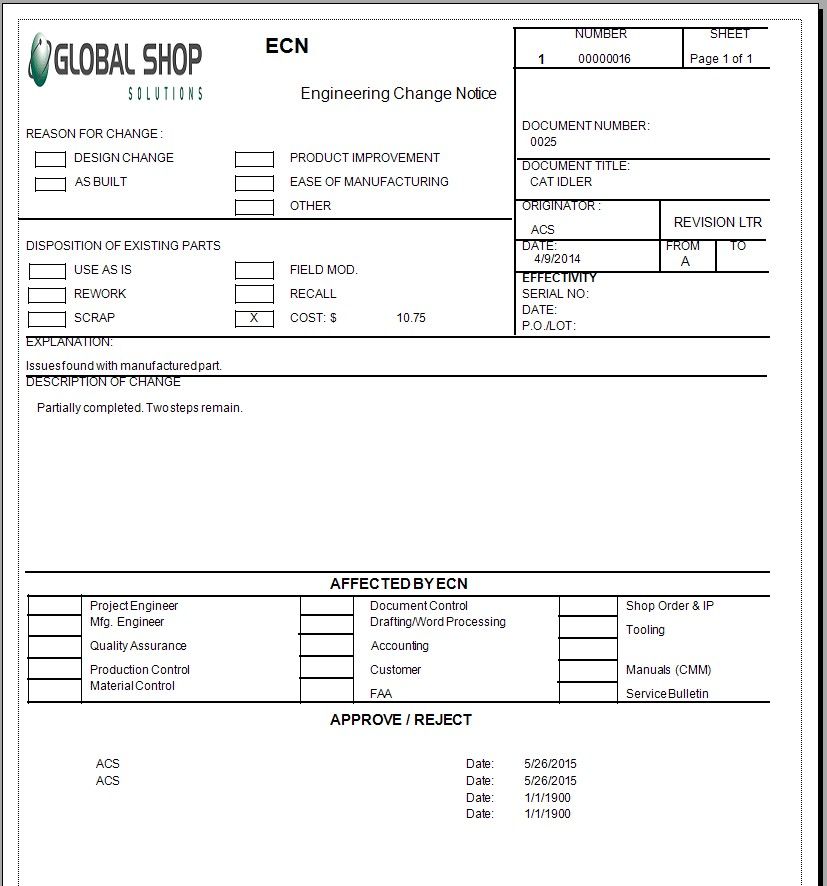

Haga clic aquí para ver un ejemplo del informe.
